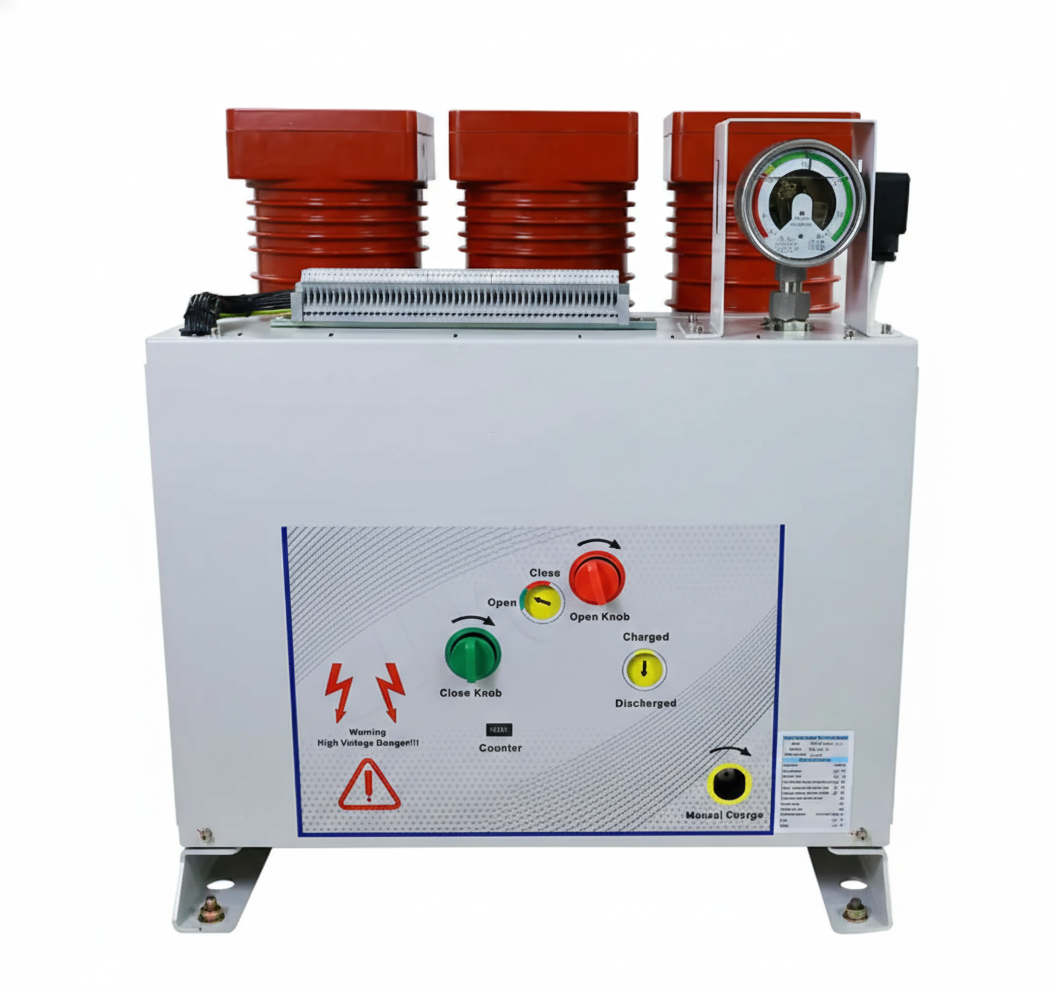

LYHM4 24kV 630A Fixed-Type SF6 Gas Circuit Breaker with Insulated Cylinder
The LYHM4 series is a high-performance indoor medium-voltage circuit breaker that utilizes sulfur hexafluoride (SF6) gas as both the arc-extinguishing and insulating medium. Designed for 24kV power distribution networks, it offers a rated current of 630A and ensures smooth switching characteristics without current chopping. Its excellent dielectric strength and thermal stability prevent operating overvoltages, providing a long electrical lifespan and reliable protection for high-voltage power distribution systems.
产品概述
LYHM4系列室内高压SF6气体断路器是一款高性能中压断路器，专为12kV至40.5kV的配电系统而设计。该断路器采用六氟化硫（SF6）气体作为灭弧和绝缘介质，确保平稳的开关特性，避免电流骤降。其结构紧凑轻巧，并结合先进的REH弹簧操作机构，为现代电网提供卓越的耐用性和可靠的保护。
主要特点
-
优异的灭弧性能： SF6 气体具有优异的介电强度和热稳定性，可防止电流中断期间出现过电压。
-
免维护极：灭弧室是一个密封系统，在其使用寿命内无需维护，符合 IEC 62271-100 标准。
-
操作顺畅：采用 REH 型弹簧操作机构，确保开关性能稳定可靠。
-
安装灵活：设计为卡车式装置，即使柜门关闭，也可以沿着开关设备轨道轻松推入或推出。
-
集成智能：与 RCW 系列自动重合闸兼容，可实现集成控制、保护、测量和在线监控。
技术规格
主要技术参数
| 物品 | 单元 | LYHM-4 | LYHM-17 | LYHM-24 | LYHM-36 | LYHM-40 |
| 额定电压（Ur） | 千伏 | 12 | 17.5 | 24 | 36 | 40.5 |
| 额定绝缘电压（Us） | 千伏 | 12 | 17.5 | 24 | 36 | 40.5 |
| 耐频性能 (Ud) | 千伏 | 28 | 38 | 50 | 70 | 95 |
| 冲击耐受电压（向上） | 千伏 | 75 | 95 | 125 | 170 | 185 |
| 额定工作电流 (Ir) | 一个 | — | — | 630 – 3600 | — | — |
| 额定破断能力（Isc） | kA | — | — | 12.5 – 50 | — | — |
| 机械寿命 | 《时代周刊》 | — | — | 10000 | — | — |
运行和机械参数
| 物品 | 单元 | 数据 |
| 额定操作顺序 | – | 0-0.3秒-CO-5秒-CO |
| 休息时间 | 多发性硬化症 | 45 |
| 弧形时间 | 多发性硬化症 | 10～15 |
| 关门时间 | 多发性硬化症 | 80 |
| SF6气体绝对压力（24kV） | 千帕 | 380 |
| 重量（24kV） | 公斤 | 119 |
环境应用条件
为保持高性能和安全性，LYHM4系列产品应在以下条件下运行：
-
环境空气温度： -40°C 至 +40°C（日平均 ≤ 35°C）。
-
相对湿度：日平均值≤95%；月平均值≤90%。
-
海拔：不超过1000米。
